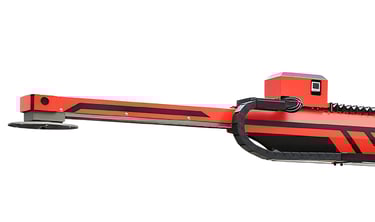

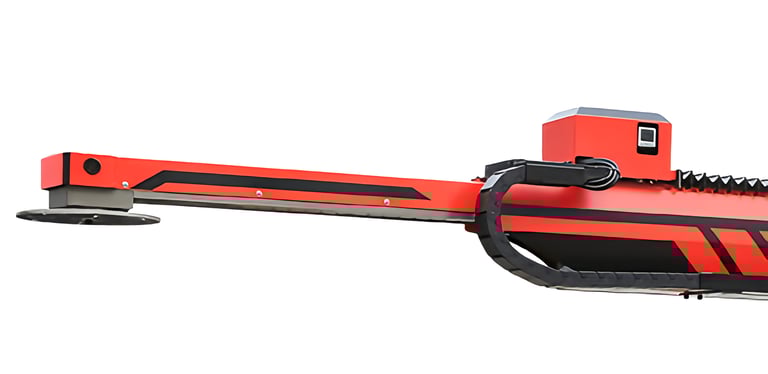

QF-120300-S5-20-5

20KG beş-eksenli robotik kol

QF-120300-S5-20-5 Swing Arm Manipülatörü, yüksek verimlilik, esneklik ve dayanıklılık arayan üretim hatları için ideal bir çözümdür. Gelişmiş kontrol sistemleri ve geniş uyumluluğu sayesinde, farklı üretim süreçlerine kolayca entegre edilebilir.

• QF-120300-S5-20-5

  • 20 kg’lık büyük parçaların verimli ve dengeli şekilde taşınmasını sağlayan patentli teknoloji

  • Özel robot kontrol algoritması ile eksenler arası senkronize hareket

  • Dakikada 10 çevrim hızına kadar verimlilik

  • 4 veya 5 eksenli seçenekler, çok yönlü kullanım (çevirme, yan yerleştirme, eğimli yerleştirme, istifleme vb.)

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.1 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Özellikler

  • Güç: 220 V ±10%, 50/60 Hz , 5kw

  • Çalışma ortamı: -20 ~ 45 °C, %20–80 nem

  • Kurulu Güç: 5 kW

  • Ortalama Tüketim: 0.7 kW

  • Çalışma Yarıçapı: 2900 mm

  • Besleme Hassasiyeti: ±0.2 mm

  • Üretim Hızı: 300–600 parça/saat (yaklaşık 8 çevrim/dk)

  • Taşıma kapasitesi: ≤20 kg

  • Ağırlık: ≈2200–2400 kg

  • Boyutlar: 1280×1280×2500 mm

    Hareket Açısı

  • Kol salınım açısı: ±170°

  • Yukarı-aşağı: 0–500 mm

  • İleri-geri: 1250–2900 mm / 1750–4000 mm

  • Döndürme açısı: ±180° (5 eksenli)

  • Vakum tutucu dönüş açısı: ±360°

  • Verimlilik: 300–600 parça/saat (yaklaşık 8 çevrim/dakika)

  Avantajlar

  • Yüksek performanslı servo sistemler

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Bilgiler

  • Patentli teknoloji: 20 kg’lık büyük parçaların verimli ve dengeli şekilde tutulmasını sağlayan özel patentli mekanik kol yapısı.

  • Kontrol algoritması: Kendi geliştirdikleri robot kontrol algoritması ile eksenler arası senkronize hareket, otomatik en uygun hareket rotası, dakikada 10 çevrim hızına kadar verimlilik.

  • Esneklik: 4 veya 5 eksenli seçenekler; döndürme, hurda atma, yan asma, eğimli yerleştirme gibi farklı presleme hareketlerini destekler.

  • Servo sistem: Tüm eksenlerde yüksek performanslı servo motorlar, elektrik kesintisinde konum hafızası.

  • Programlanabilirlik: Açık programlama teknolojisi ile hareket rotası düzenlenebilir, farklı ürün bilgileri kaydedilebilir.

  • Uyumluluk: Tüm tip pres makineleriyle (dişli, pnömatik, hidrolik) uyumlu, farklı tonaj ve yüksekliklerde çalışabilir.

  • Dayanıklılık: ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı, 8–10 yıl kullanım ömrü.

    Standartlaştırma: Sadece tutucu (vakumlu, pnömatik, manyetik) özelleştirilir; kurulum kolay, 3 gün içinde seri üretime hazır.
