QF-MD-1800-5

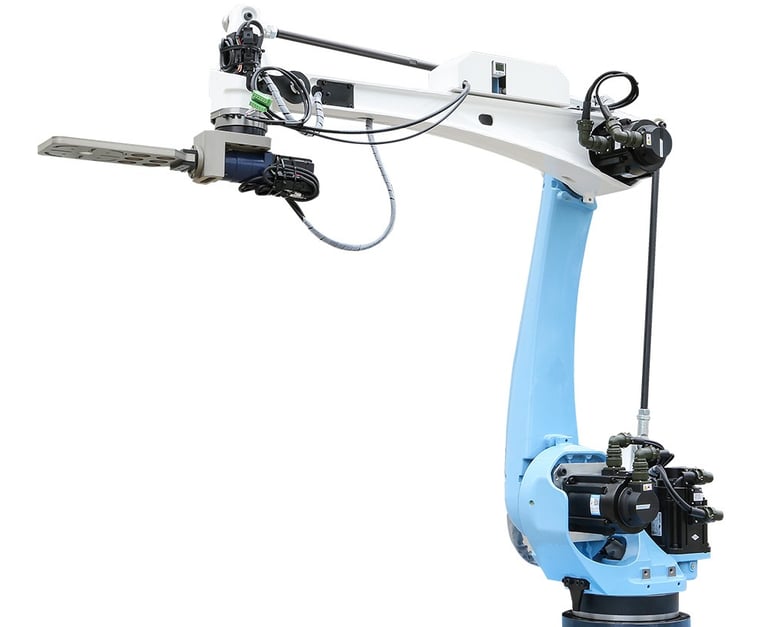

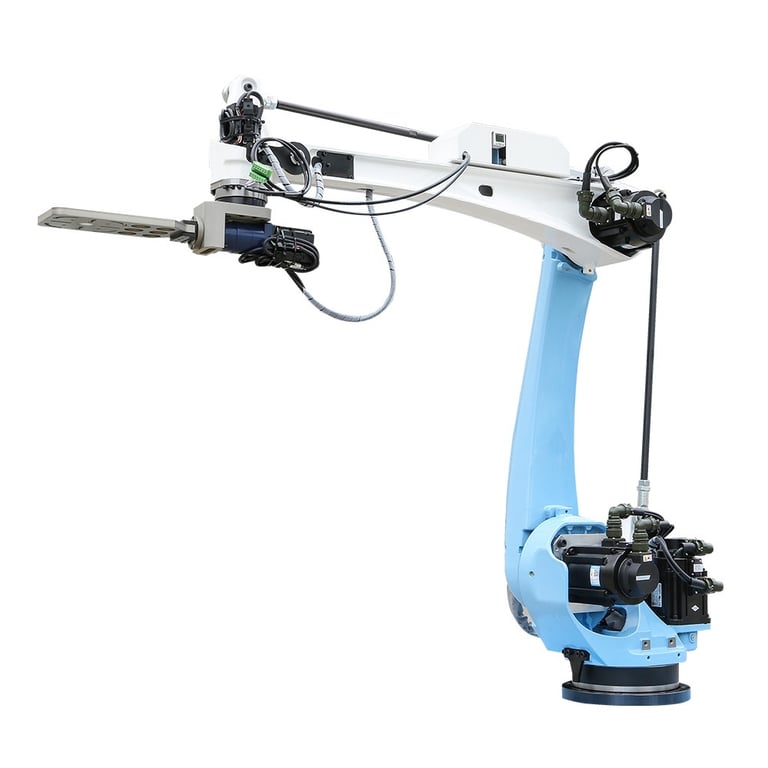

Akıllı Eklemli Damgalama Manipülatörü (1.8m)

• Bu model özellikle orta ve büyük parçaların hassas presleme işlemleri için tasarlanmış. Daha küçük modellere göre avantajı, daha yüksek taşıma kapasitesi (25 kg) ve daha geniş çalışma yarıçapı (1.8 m) sunmasıdır.

• QF-MD-1800-5 Akıllı Eklemli Damgalama Manipülatörü (1.8 m)

  • 350 tonluk çoklu pres bağlantı sahaları ve 1250 tonluk tek makine çok modlu presler için uygundur.

  • Kavranacak ürün boyutu: 1000×1000 mm’ye kadar.

  • Elektronik ürünler, ev aletleri parçaları, mekanik parçalar ve otomotiv parçaları için kullanılabilir.

  • Ayrıca standart sac malzemelerin paletleme ve paletten alma işlemlerine uygundur.

  • 100 kg’a kadar malzeme alma ve bırakma sorununu çözer.

  • Kol açıklığı: 3.1 m, verimlilik: dakikada 8–20 çevrim (modele ve üretim ortamına bağlı).

  • Çok yönlü damgalama hareketleri: çevirme, hurda atma, yan asma, eğimli yerleştirme, istifleme vb.

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu.

  • Her eksende yüksek performanslı servo sistem, elektrik kesintisinde konum hafızası.

  • Açık programlanabilir teknoloji, hareket yolu düzenleme, kolay kontrol.

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik).

  • ±0.1 mm konumlama hassasiyeti, %0.1’den düşük arıza oranı.

  • 8–10 yıl kullanım ömrü.

  • Standart tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir.

  • 3 gün içinde kurulum ve seri üretime geçiş.

  Teknik Özellikler

  • Voltaj: AC 380 V

  • Frekans: 50/60Hz

  • Güç: 7 kW

  • Çalışma Ortamı: -20–45 °C, %20–80 nem

  • Maks. Çalışma Ortamı: 1800 mm

  • Min. Çalışma Yarıçapı: 350 mm

  • Tekrarlama Hassasiyeti: ±0.1 mm

  • Taşıma Kapasitesi: ≤25 kg

  • Eksen Hareket Açısı: J1 ±160°, J2 +75°/-35°, J3 +75°/-25°, J4 ±300°

  • Eksen Hızları: J1: 174.7°/s, J2: 162.1°/s, J3: 171.3°/s, J4: 455.6°/s

  • Robot Ağırlığı: ≈390 kg

  Teknik Bilgiler

  • Kontrol algoritması: QinFeng’in kendi geliştirdiği robot kontrol sistemiyle eksenler arası senkronize hareket sağlar. Presleme endüstrisinin besleme özelliklerine göre otomatik en uygun hareket rotasını oluşturur. Dakikada 15 çevrim hızına kadar verimlilik sunar.

  • Esneklik: Çok yönlü ve çok açılı hareket kabiliyeti; döndürme, hurda atma, yan asma, eğimli yerleştirme, istifleme gibi farklı presleme işlemlerini destekler. Tekli veya çoklu kalıp sistemlerinde kullanılabilir.

  • Servo sistem: Tüm eksenlerde yüksek performanslı servo motorlar, elektrik kesintisinde konum hafızası.

  • Programlanabilirlik: Açık programlama teknolojisi ile hareket rotası düzenlenebilir, farklı ürün bilgileri kaydedilebilir.

  • Uyumluluk: Dişli, pnömatik ve hidrolik pres makineleriyle uyumlu; farklı tonaj ve yüksekliklerde çalışabilir.

  • Dayanıklılık: ±0.1 mm konumlama hassasiyeti, %1’den düşük arıza oranı, 8–10 yıl kullanım ömrü.

    Standartlaştırma: Sadece tutucu (vakumlu, pnömatik, manyetik) özelleştirilir; kurulum kolay, 3 gün içinde seri üretime hazır.
