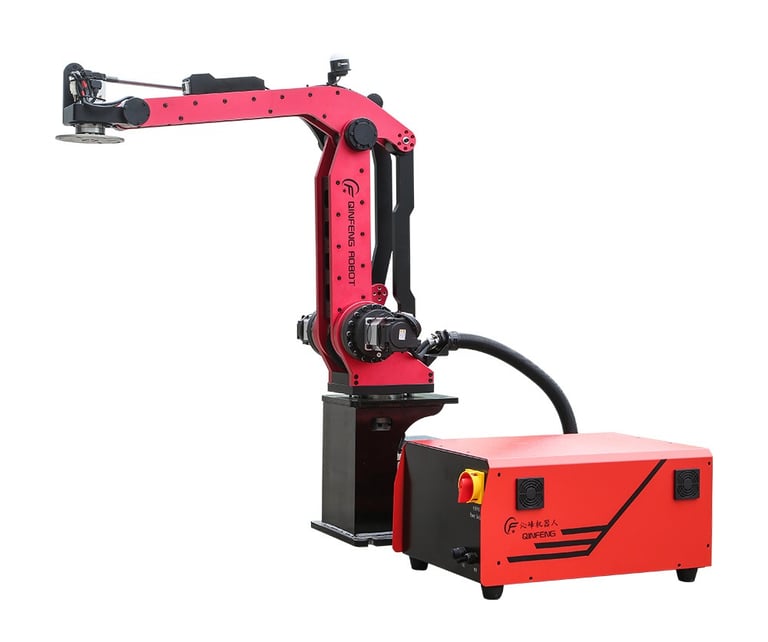

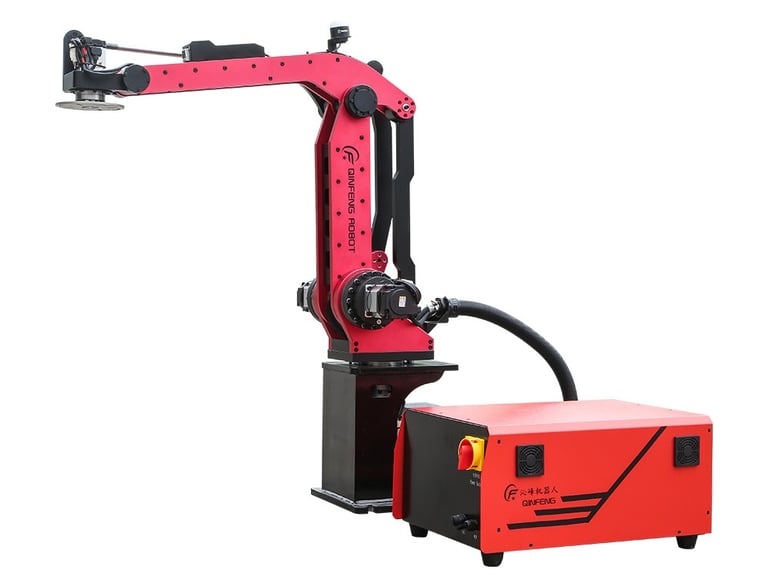

QF-MD-1200

Akıllı Eklemli Damgalama Manipülatörü (1.2m)

• Bu model özellikle orta ölçekli parçaların hassas presleme işlemleri için tasarlanmış. Daha büyük modellere göre avantajı, daha kompakt boyutları (1.2 m kol açıklığı) ve daha düşük enerji tüketimi sağlamasıdır.

• QF-MD-1200 Akıllı Eklemli Damgalama Manipülatörü (1.2 m)

  • 110 tonluk pres makineleri ve 2.2 m merkez mesafesi için uygundur.

  • Kavranacak ürün boyutu: 400×400 mm’ye kadar.

  • Küçük elektronik ürünler, ev aletleri parçaları ve mekanik parçalar için kullanılabilir.

  • 100 kg’a kadar malzeme alma ve bırakma sorununu çözer.

  • Kol açıklığı: 3.1 m, verimlilik: dakikada 8–20 çevrim (modele ve üretim ortamına bağlı).

  • Paletleme ve paletten alma gibi yol programlarıyla standart malzemelerin istiflenmesi ve taşınmasına uygundur.

  • Çok yönlü damgalama hareketleri: çevirme, hurda atma, yan asma, eğimli yerleştirme, istifleme vb.

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu.

  • Her eksende yüksek performanslı servo sistemi bulunur. Elektrik kesintisinde konum hafızası sayesinde yeniden ayarlama gerekmez.

  • Açık programlanabilir teknoloji ile hareket yolu düzenleme, kolay kontrol ve farklı ürün bilgilerini kaydetme imkânı sunar.

  • Tüm pres makineleriyle uyumludur (dişli, pnömatik, hidrolik).

  • ±0.1 mm konumlama hassasiyeti, %0.1’den düşük arıza oranı.

  • 8–10 yıl kullanım ömrü.

  • Standart tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir.

  • 3 gün içinde kurulum ve seri üretime geçiş yapılabilir.

    Teknik Özellikler

    • Voltaj: 220 V ±10%

    • Frekans: 50/60Hz

    • Güç: 3.5 kW

    • Çalışma Ortamı: -20–45 °C, %20–80 nem

    • Maks. Çalışma Ortamı: 1200 mm

    • Min. Çalışma Yarıçapı: 250 mm

    • Tekrarlama Hassasiyeti: ±0.1 mm

    • Taşıma Kapasitesi: ≤6 kg

    • Eksen Hareket Açısı: J1 ±160°, J2 +75°/-25°, J3 +75°/-65°, J4 ±300

    • Eksen Hızları: J1: 259.2°/s, J2: 257.1°/s, J3: 223.1°/s, J4: 337.5°/s

    • Robot Ağırlığı: ≈138 kg

    Teknik Bilgiler

    • Kontrol algoritması: QinFeng’in kendi geliştirdiği robot kontrol sistemiyle eksenler arası senkronize hareket sağlar. Presleme endüstrisinin besleme özelliklerine göre otomatik en uygun hareket rotasını oluşturur. Dakikada 15 çevrim hızına kadar verimlilik sunar.

    • Esneklik: Çok yönlü ve çok açılı hareket kabiliyeti; döndürme, hurda atma, yan asma, eğimli yerleştirme, istifleme gibi farklı presleme işlemlerini destekler. Tekli veya çoklu kalıp sistemlerinde kullanılabilir.

    • Servo sistem: Tüm eksenlerde yüksek performanslı servo motorlar, elektrik kesintisinde konum hafızası.

    • Programlanabilirlik: Açık programlama teknolojisi ile hareket rotası düzenlenebilir, farklı ürün bilgileri kaydedilebilir.

    • Uyumluluk: Dişli, pnömatik ve hidrolik pres makineleriyle uyumlu; farklı tonaj ve yüksekliklerde çalışabilir.

    • Dayanıklılık: ±0.1 mm konumlama hassasiyeti, %1’den düşük arıza oranı, 8–10 yıl kullanım ömrü.

      Standartlaştırma: Sadece tutucu (vakumlu, pnömatik, manyetik) özelleştirilir; kurulum kolay, 3 gün içinde seri üretime hazır.
