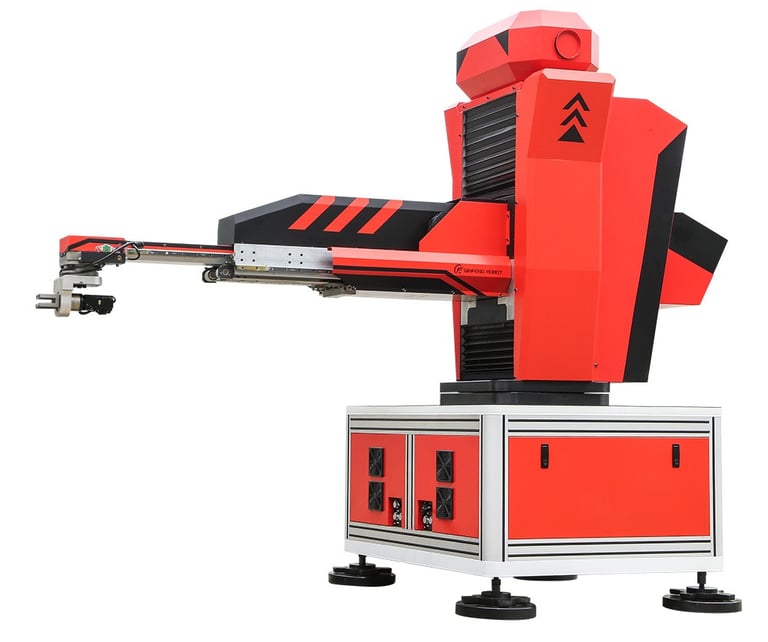

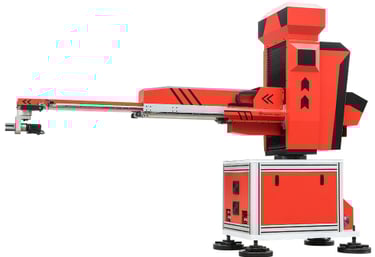

QF-120300-S6-10-5

10KG beş-eksenli robotik kol

"Büyük Parça Presleme Robotu" için bir buluş patentine ve "Büyük Parça Presleme Robotu için Kol Yapısı" için bir faydalı model patentine sahiptir; bu patentler, 10 kg ağırlığındaki büyük parçaların verimli ve istikrarlı şekilde kavranması sorununu etkili bir şekilde çözmektedir.

• Bu model, özellikle orta ölçekli parçaların hassas ve hızlı presleme işlemleri için tasarlanmış. Daha büyük 20 kg’lık modele göre avantajı, daha hafif yüklerde daha yüksek hassasiyet ve daha kompakt boyutlar sunması.

• QF-120300-S6-10-5 (10 kg, 5 Eksen)

  • 10 kg’a kadar büyük parçaların verimli ve dengeli şekilde taşınmasını sağlayan patentli teknoloji

  • Özel robot kontrol algoritması ile eksenler arası senkronize hareket

  • Dakikada 10 çevrim hızına kadar verimlilik

  • 4 veya 5 eksenli seçenekler, çok yönlü kullanım (çevirme, yan yerleştirme, eğimli yerleştirme, istifleme vb.)

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Özellikler

  • Güç: 220 V ±10%, 50/60 Hz , 5kw

  • Çalışma ortamı: -20 ~ 45 °C, %20–80 nem

  • Kurulu Güç: 5 kW

  • Ortalama Tüketim: 0.7 kW

  • Çalışma Yarıçapı: 2900 mm

  • Besleme Hassasiyeti: ±0.2 mm

  • Üretim Hızı: 300–600 parça/saat (yaklaşık 8 çevrim/dk)

  • Taşıma kapasitesi: ≤20 kg

  • Ağırlık: ≈2200–2400 kg

  • Boyutlar: 1280×1280×2500 mm

  Hareket Açısı

  • Kol salınım açısı: ±170°

  • Yukarı-aşağı: 0–350 mm

  • İleri-geri: 1050/2400 mm

  • Döndürme açısı: ±180° (4 eksenli modelde yok)

  • Vakum tutucu dönüş açısı: ±360°

  • Verimlilik: 300–600 parça/saat (yaklaşık 10 çevrim/dakika)

  Avantajlar

  • Yüksek performanslı servo sistemler

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Bilgiler

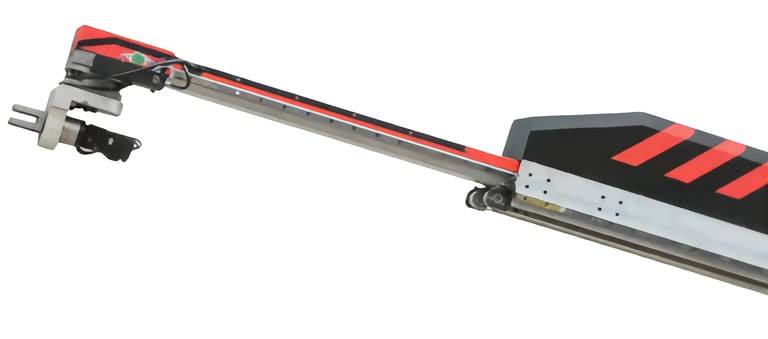

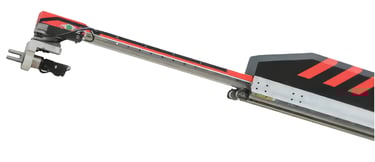

  • Patentli teknoloji: 10 kg’a kadar parçaların verimli ve dengeli şekilde tutulmasını sağlayan özel mekanik kol yapısı.

  • Kontrol algoritması: Kendi geliştirdikleri robot kontrol algoritması ile eksenler arası senkronize hareket, otomatik en uygun hareket rotası, dakikada 10 çevrim hızına kadar verimlilik

  • Esneklik: 4 veya 5 eksenli seçenekler; döndürme, hurda atma, yan asma, eğimli yerleştirme gibi farklı presleme hareketlerini destekler.

  • Servo sistem: Tüm eksenlerde yüksek performanslı servo motorlar, elektrik kesintisinde konum hafızası.

  • Programlanabilirlik: Açık programlama teknolojisi ile hareket rotası düzenlenebilir, farklı ürün bilgileri kaydedilebilir.

  • Uyumluluk: Tüm tip pres makineleriyle (dişli, pnömatik, hidrolik) uyumlu, farklı tonaj ve yüksekliklerde çalışabilir.

  • Dayanıklılık: ±0.1 mm konumlama hassasiyeti, %1’den düşük arıza oranı, 8–10 yıl kullanım ömrü.

  • Standartlaştırma: Sadece tutucu (vakumlu, pnömatik, manyetik) özelleştirilir; kurulum kolay, 3 gün içinde seri üretime hazır.
