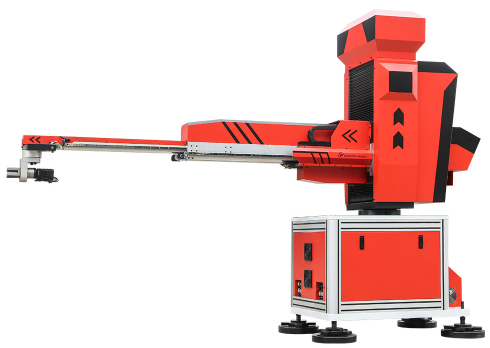

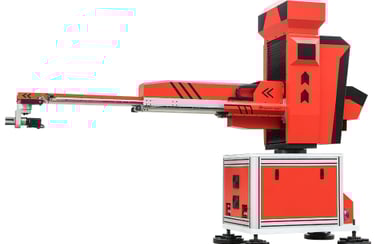

QF-120300-S6-10-4

10KG dört-eksenli robotik kol

"Büyük Parça Presleme Robotu" için bir buluş patentine ve "Büyük Parça Presleme Robotu için Kol Yapısı" için bir faydalı model patentine sahiptir; bu patentler, 10 kg ağırlığındaki büyük parçaların verimli ve istikrarlı şekilde kavranması sorununu etkili bir şekilde çözmektedir.

• QF-120300-S6-10-4 (10 kg, 4 Eksen)

  • 10 kg’a kadar büyük parçaların verimli ve dengeli şekilde taşınmasını sağlayan patentli teknoloji

  • Özel robot kontrol algoritması ile eksenler arası senkronize hareket

  • Dakikada 10 çevrim hızına kadar verimlilik

  • 4 veya 5 eksenli seçenekler, çok yönlü kullanım (çevirme, yan yerleştirme, eğimli yerleştirme, istifleme vb.)

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Özellikler

  • Güç: 220 V ±10%, 50/60 Hz , 5kw

  • Çalışma ortamı: 0–35 °C, %55–95 nem

  • Kurulu Güç: 5 kW

  • Ortalama Tüketim: 0.7 kW

  • Çalışma Yarıçapı: 2400 mm

  • Besleme Hassasiyeti: ±0.2 mm

  • Üretim Hızı: 300–600 parça/saat (yaklaşık 10 çevrim/dk)

  • Taşıma kapasitesi: ≤10 kg

  • Ağırlık: ≈900 kg

  • Boyutlar: 1100 × 750 × 2200 mm

    Hareket Açısı

  • Kol salınım açısı: ±170°

  • Yukarı-aşağı: 0–500 mm

  • İleri-geri: 1250–2900 mm / 1750–4000 mm

  • Döndürme açısı: ±180° (4 eksenli)

  • Vakum tutucu dönüş açısı: ±360°

  • Verimlilik: 300–600 parça/saat (yaklaşık 8 çevrim/dakika)

  Avantajlar

  • Yüksek performanslı servo sistemler

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Bilgiler

  • 10 kg taşıma kapasitesi

  • Büyük parçaların verimli ve dengeli şekilde taşınmasını sağlayan patentli teknoloji

  • Özel robot kontrol algoritması ile eksenler arası senkronize hareket

  • Dakikada 10 çevrim hızına kadar verimlilik

  • 4 veya 5 eksenli seçenekler, çok yönlü kullanım (çevirme, yan yerleştirme, eğimli yerleştirme, istifleme vb.)

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu
