QF-5045-134

3KG 4/5 Eksen Robotik Kol

"Büyük Parça Presleme Robotu" için bir buluş patentine ve "Büyük Parça Presleme Robotu için Kol Yapısı" için bir faydalı model patentine sahiptir; bu patentler, 3 kg ağırlığındaki büyük parçaların verimli ve istikrarlı şekilde kavranması sorununu etkili bir şekilde çözmektedir.

• Bu model özellikle küçük ve hafif parçaların hızlı presleme işlemleri için tasarlanmış. Daha büyük kapasiteli modellere göre avantajı, daha yüksek hız (dakikada 17 çevrim) ve daha hassas besleme (±0.1 mm) sağlamasıdır.

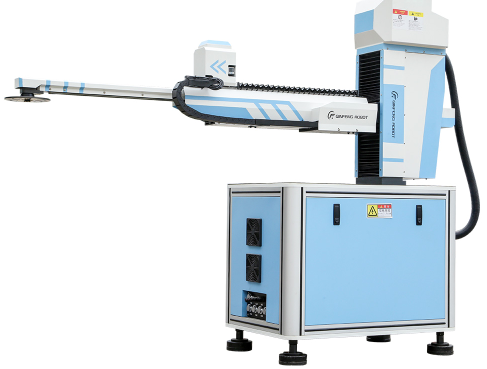

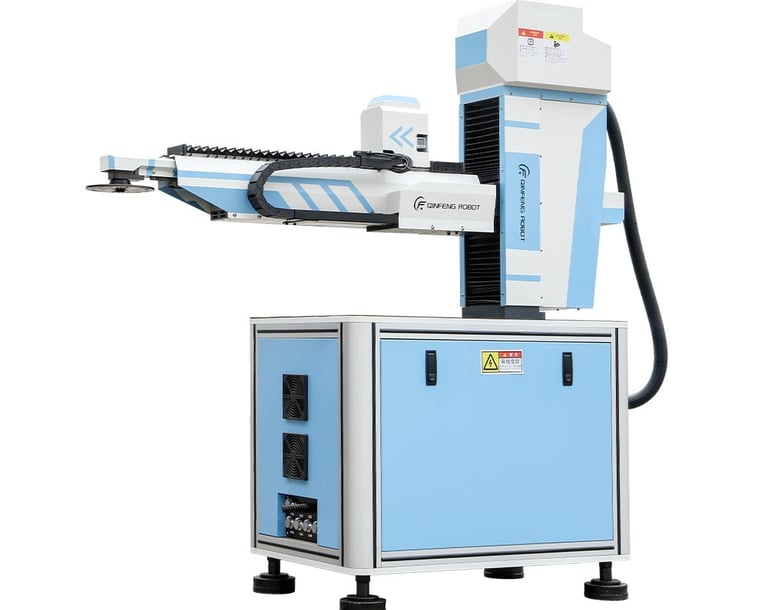

• QF-5045-134 Salıncak Kolu Manipülatörü (3 kg, 4/5 Eksen)

  • 3 kg yük taşıma kapasitesi

  • Özgün geliştirilmiş robot kontrol algoritması ile eksenler arası senkronize hareket

  • Pres endüstrisi için otomatik en uygun hareket rotası oluşturma

  • Dakikada 15 çevrim hızına kadar verimlilik

  • 4 veya 5 eksenli seçenekler, çok yönlü kullanım (çevirme, hurda atma, yan yerleştirme, eğimli yerleştirme, istifleme vb.)

  • Kesintisiz kalıp, tek makine çok kalıp gibi farklı üretim süreçlerine uyumlu

  • Elektrik kesintisinde konum hafızası, yeniden ayarlama ihtiyacını ortadan kaldırır

  • Açık programlama desteği, kolay kontrol, farklı ürün bilgilerini kaydedebilme

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Özellikler

  • Güç: 220 V ±10%, 50/60 Hz , 3.5kw

  • Çalışma ortamı: -20–45 °C, %20–80 nem

  • Kurulu Güç: 3.5 kW

  • Ortalama Tüketim: 0.8 kW

  • Çalışma Yarıçapı: 2900 mm

  • Besleme Hassasiyeti: ±0.1 mm

  • Üretim Hızı: 800–1000 parça/saat (≈17 çevrim/dk)

  • Taşıma kapasitesi: ≤3 kg

  • Ağırlık: ≈350 kg

  • Boyutlar: 1100×600×1750 mm

    Hareket Açısı

  • Kol salınım açısı: ±170°

  • Yukarı-aşağı: 0–340 mm (min. 1000 mm)

  • İleri-geri: 1120–1650 mm

  • Döndürme açısı: ±180° (4 eksen için yok)

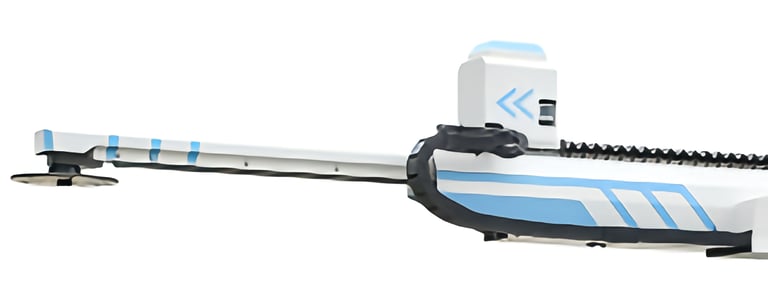

  • Vakum tutucu dönüş açısı: ±360°

  • Verimlilik: 800–1000 parça/saat (≈17 çevrim/dk))

  Avantajlar

  • Yüksek performanslı servo sistemler

  • Elektrik kesintisinde konum hafızası

  • Açık programlama desteği, kolay kontrol

  • Tüm pres makineleriyle uyumlu (dişli, pnömatik, hidrolik)

  • ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı

  • 8–10 yıl kullanım ömrü

  • Standartlaştırılmış tasarım, sadece tutucu (vakum, pnömatik, mıknatıs) özelleştirilir

  • 3 gün içinde kurulum ve seri üretime geçiş

  Teknik Bilgiler

  • Patentli teknoloji: 20 kg’lık büyük parçaların verimli ve dengeli şekilde tutulmasını sağlayan özel patentli mekanik kol yapısı.

  • Kontrol algoritması: Kendi geliştirdikleri robot kontrol algoritması ile eksenler arası senkronize hareket, otomatik en uygun hareket rotası, dakikada 10 çevrim hızına kadar verimlilik.

  • Esneklik: 4 veya 5 eksenli seçenekler; döndürme, hurda atma, yan asma, eğimli yerleştirme gibi farklı presleme hareketlerini destekler.

  • Servo sistem: Tüm eksenlerde yüksek performanslı servo motorlar, elektrik kesintisinde konum hafızası.

  • Programlanabilirlik: Açık programlama teknolojisi ile hareket rotası düzenlenebilir, farklı ürün bilgileri kaydedilebilir.

  • Uyumluluk: Tüm tip pres makineleriyle (dişli, pnömatik, hidrolik) uyumlu, farklı tonaj ve yüksekliklerde çalışabilir.

  • Dayanıklılık: ±0.2 mm konumlama hassasiyeti, %1’den düşük arıza oranı, 8–10 yıl kullanım ömrü.

    Standartlaştırma: Sadece tutucu (vakumlu, pnömatik, manyetik) özelleştirilir; kurulum kolay, 3 gün içinde seri üretime hazır.
